5ª HOJA TRABAJO

BD139

CUARTA HOJA TRABAJO

CONDENSADORES: componente que almacena temporalmente e un voltaje en c.continua DC.

* El Condensador cuando trabaja en frecuencias bajas: "retiene" la onda.

* El Condensador cuando trabaja en frecuencias altas: "para" la onda.

CONDENSADOR 1: no polarizado

CONDENSADOR 2 Y 3: polarizado (ánodo , cátodo).



*UNIDAD DE MEDIDA  DE LOS CONDENSADORES: F faradios

TIPOS DE CONDENSADORES:

* cerámicos

* poliester.

* electrolíticos

* aceite

* tántalo

los condensadores que únicamente están polarizados son:

* electrolíticos

* tántalo

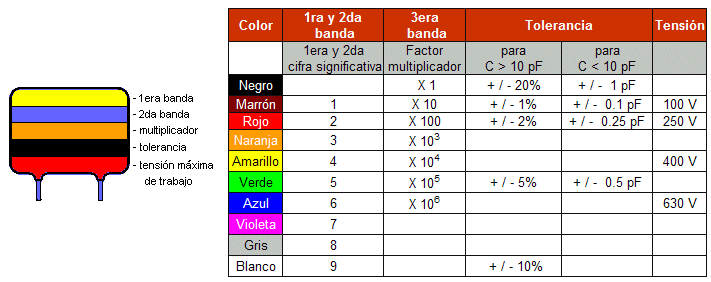

TABLA COLORES DE LOS CONDENSADORES

TERCERA HOJA DE TRABAJO

COMPROBACIÓN DEL TRANSISTOR.

comprobar la polaridad

comprobar la continuidad del diodo con el polímetro

la intensidad del la corriente circula de + a -

ÁNODO +

CÁTODO -



Un TRANSISTOR es una unión:

*N P N

                   base, colector y emisor

*P N P




Mirar DATASHEET correspondiente del TRANSISTOR en Internet.


COMPROBAR UNIÓN DEL TRANSISTOR:

SÍ ES NPN CONDUCIRÁ DE BASE (P) A EMISOR (N) // BASE - COLECTOR.

SÍ ES PNP CONDUCIRA EMISOR (N) A BASE (P) // BASE - COLECTOR

SEGUNDA HOJA TRABAJO

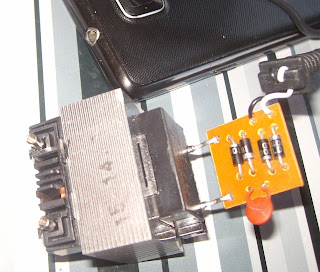

Practica con un adaptador.

        *  AC - DC   cambio de corriente alterna a corriente continua

DISTINGIR PASO A PASO TODOS LOS ELEMENTOS DEL ADAPTADOR.

1. TRANSFORMADOR; Vin, AC.

hay como vemos esta:

Vin la entrada en ac 230v

Vout salida en 3'7v

al puente de diodos

2. PUENTE DIODOS

hay  vemos:

 la entrada en 12 v AC  y la entrada en el puente de diodos que su uncion es filtrar la onda positiva y la onda negativa.

3. RESISTENCIA

hay  vemos:

la resistencia que despues del filtrado del puente diodos la resistencia es la que termina de "peinar la onda" y como se puede entenderla onda se convierte en una fija y es lo que se llama por corriente continua AC

4. SALIDA; Vout, DC

al final vemos:

el cable con su Vout de color blanco/negro

con cooriente DC

PRIMERA HOJA DE TRABAJO

practica 3ª evaluacion

practica con un transformador

*Se denomina transformador a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia.

PASO 1. COMPROBAR FUNCIONAMIENTO

en este caso el transformador funciona correctamente.

este esta transformando una corriente alterna de 230v AC la esta transformando a 12 v AC

EN ESTA FOTO PODEMOS DIFERENCIAR:
*LA BOBINA PRIMARIA Y LA BOBINA SECUNDARIA.

V1/N1 = V2/N2

bobina primaria: cable de menor sección y mas vueltas

bobina secundaria: cable de mayor sección y menos vueltas.

(al haber la misma potencia (w) en N1 y N2 la seccion del bobinado cambia porque sabemos que hay la misma potencia en N1 con 230v que en N2 con 12v) el bobinado esta en relación con la intensidad.

error clase: formula

en clase nos henmos equuibocao en la formula (V1*N1 = V2*N2) y esto no era nada lógico.

en el momento que desmontamos el transformador nos fijamos y nos dimos cuenta que el bobinao primario era mas grande pero con menos seccion de cobre y en el caso de el bobinao secundario era mas pequeño pero la seccion del cobre es mayor. Entonces la fórmula buena es esta. (V1/N1 = V2/N2)

generador onda cuadrada con amplificador operacional

PRACTICA EN WORKBENCH PARA DEMOSTRAR LA SALIDA DE ONDA CUADRADA

amplificador inversor (pasos)

1. El + lo conecto a Masa (GND).
2. Si el + esta a tierra; el -  tambien debera estar conectado a GND.

3. Vin/R1 = -Vout/R2
4. GANANCIA:      G = Vo/Vi = i x R2/ i x R1     G = -R2/R1
