TRANSISTORES FUENTE ALIMENTACION

TRANSISTORES:

*DESMOTADOS

*COMPROBADOS EL SERIAL EN INTERNET

*MONTARLOS DE NUEVO EN LA FUENTE ALIMENTACION.



COMPROBACION CON POMIMETRO PARA SABER: si es npn o pnp.

BUSCAR EN INTERNET MODELO TRANSISTOR: serial

el primer transistor es npn

modelo c945 p91c

data sheet



 el segundo transistor

modelo SBL3030PT - SBL 3040PT

data sheet



el tercer transistor

modelo: KSE 13009 L

data sheet



 UN TRANSISTOR:

Es un componente electrónico constituido por elementos semiconductores que utiliza realimentación interna para producir una conmutación.





Los materiales de los que se compone son de tipo semiconductor,



dependiendo de la temperatura a la que se encuentren pueden funcionar como:

aislantes o como conductores.



 FUNCIONAMIENTO TRANSISTOR

EL MOSFET (castellano)



EXPLICACIÓN BASICA FUNCIONAMIENO TRANSISTOR BIPOLAR

PRUEBA FINAL TRANSITOR 26.11.2012

EL TRANSISTOR

El transistor: es un dispositivo electrónico semiconductor que cumple funciones de: *amplificador

*oscilador

*conmutador

*rectificador

explicaciones

la base de la corriente no llega a un minimo la corriente no pasa por el transistor

(por el colector )

la intensidad del colector emisor es muy grande.

viernes 23 noviembre 2012





El transistor: Dispositivo semiconductor que permite el control y la regulación de una corriente.

Existe una gran variedad de transistores.

*BIPOLARES:

El transistor

Dispositivo semiconductor que permite el control y la regulación de una corriente grande mediante una señal muy pequeña.Existe una gran variedad de transistores. En principio, se explicarán los bipolares. Los símbolos que corresponden a este tipo de transistor son los siguientes:

Transistor NPN	Estructura de un transistor NPN	Transistor PNP	Estructura de un transistor PNP

POLARIZACIÓN DE UN TRANSISTOR

Una polarización correcta permite el funcionamiento de este componente.
No es lo mismo polarizar un transistor NPN que PNP.

en clase utilizamos el transistor NPN



Polarización de un transistor NPN	Polarización de un transistor PNP

Generalmente podemos decir que:

*la unión base - emisor se polariza directamente

*la unión base - colector inversamente.


LUNES 26 NOVIEMBRE 2012

TRANSISTOR NPN

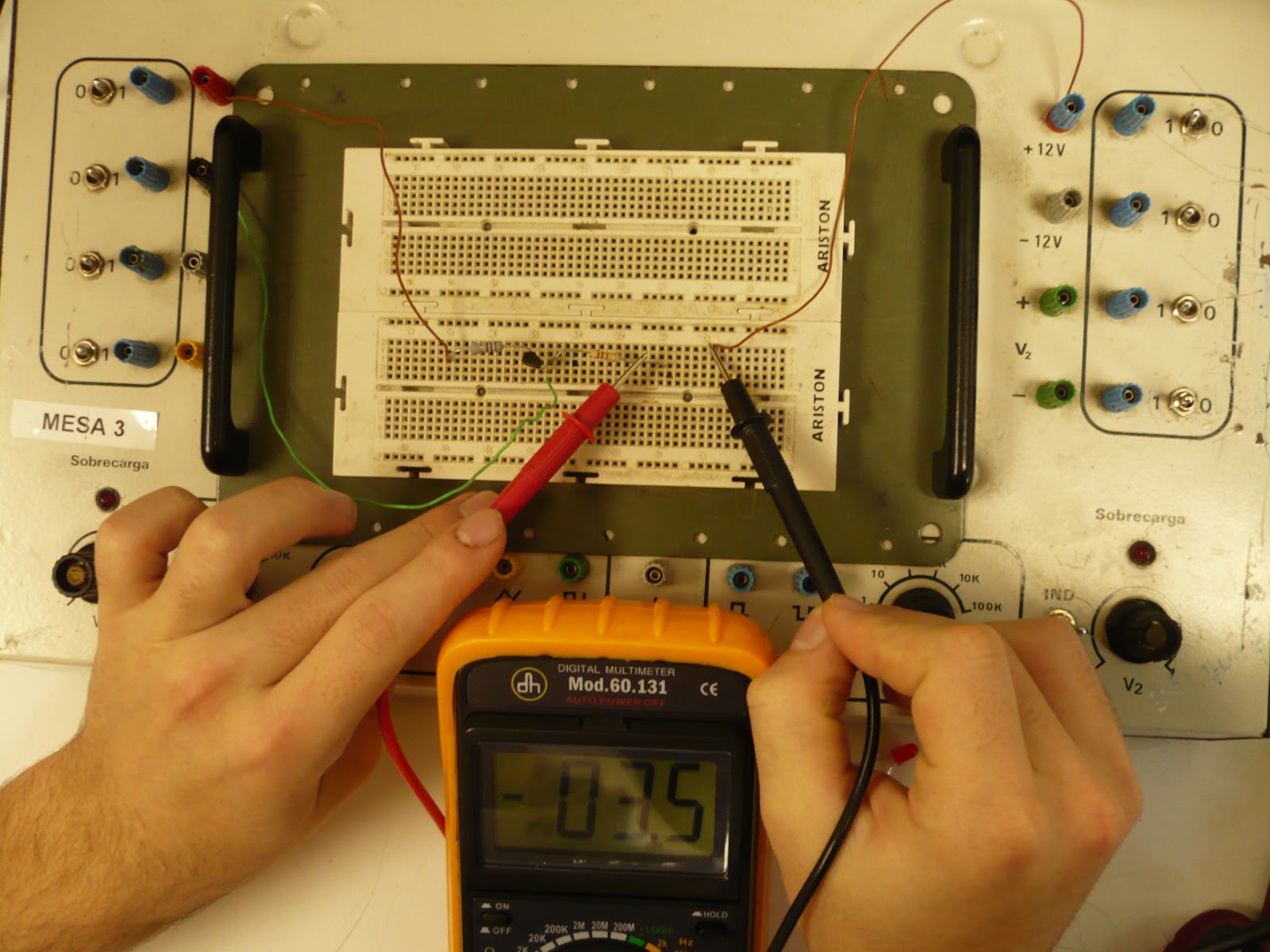

COMPROBACION PRACTICA TRANSISTOR NPN

ejercicios con diodos workbench lunes 19 noviembre 2012

workbench DIODOS

EL TRANSFORMADOR 16.11.2012

El transformador: es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna. El transformador mantiene la potencia.

TRANSFORMADOR BIFASICO

TRANSFORMADOR TRIFÁSICO

APUNTES PIZARRA:

En el transformador no hay tierra (GND)
la unica tierra de referencia en las medidas será la del osciloscopio que está preparado para las medidas que vamos en un circuito eléctrico con GND.


1. COMPROBAR
con el polimetro (Veficaz) (Vmax) y fotografía del osciloscopio y del transformador.

Vmax = 12v * raiz cuadrada de 2

time/div: 5ms

volts/dic CH1: 0.5

EL RECTIFICADOR 15.11.2012

un rectificador electrónico: es el elemento que permite convertir la corriente alterna en corriente continua.

RECTIFICADOR HECHO POR EL GRUPO 3

en el transformador no hay tierras



la unica tierra de referencia en las medidas sera la del osciloscopio que esta preparado para las medidas que damos e un circuito electronico (gnd).

Rectificador de onda completa: es empleado para: convertir

una señal de corriente alterna de entrada (Vi) en corriente continua de salida (Vo).

Rectificador de media onda: es un circuito empleado para: eliminar la parte negativa o positiva de una señal de corriente alterna de entrada (Vi).



brian 13.11.2012

BRIAN ENGLISH

13 - NOVIEMBRE - 2012

How do you measure Root Mean Square of Voltaje?

¿Cómo se mide el valor eficaz en voltios?.

We measure with the multimeter.

The RMS alternate current is the equivalent value of the continuous current that makes the Save work. Equal poteray.

What is the real value or real 'photography' on the signal.

Peak Value - The voltaje value at the highest point of the signal.

Peak to peak voltaje. The measure of the voltaje from the highest peak to the lowest peak of the signal.

Whith which instrument can I measure the actual signal? THE OSCILOSCOPIE

RMS voltaje - The average voltaje of the circuit.

EL TRANSFORMADOR 12.11.2012

 EL TRANSFORMADOR:  Es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna.

5 palabras. (explicación funcionamiento transformador).

1
El Transformador fue descubierto dor Faraday; el transformador fue la máquina mas utilizada en la electricidad.


2
CORRIENTE CONSTANTE -- CAMPO MAGNÉTICO CONSTANTE

CORRIENTE VARIABLE -- CAMPO MEGANETICO VARIADO


3
PRINCIPIO DEL TRANSFORMADOR

• en bobinas aisladas el flujo o induicción magnética se produce debido al cobre sobre el hierro sobre el que van enrrollados.

BRIAN ENGLISH 6-11-2012

TERMINOS EN INGLES TRADUCIDOS POR BRIAN

1. GND: ground / no current
2. AC: alternative current
3. DC: direct current.

AC

DC

OSCILOSCOPIO 9.11.2012

EL OSCILOSCOPIO: tiene la diferencia con el polímetro que este da exclusivamente la señal de la onda.

Veficaz: es el valor de la señal que saldrá en el polimetro.


VALOR EFICAZ: corriente alterna AD es el valor equivalente de la corriente continua AC; que realiza el  mismo trabajo en una resistencia. (potencia calorifica(trabajo)).

Vef = Vmax / raiz cuadrada 2

frecuencias osciloscopio

frecuencias osciloscopio

OSCILOSCOPIO PARTES UTILIZADAS EN CLASE

El Osciloscopio es basicamente un dispositivo de visualizacion grafica que muestra señales electricas variables en el tiempo. el eje vertical, a partir de ahora denominado y, representa el voltaje.

time/division: es un selector de diferentes escalas que permite modificar el barrido de tiempo por division de una señal. maximo160 v.

invert: boton que cuando es presionado invierte la poralidad vetival de la señal que esta siendo visualizada mediante canal b.

gnd: es la terminal para conectar la tierra.

x5 mag: cuando este boton es presionad, el barrido del tiempo es magnificado 5 veces (se multiplica *5).

x-pos: desplazamiento en posicon horizontal.

señal dc: deja pasar la señal tal y como viene del ciruito exterior.

señal ac: bloquea mediante un condensador la corriente continua que poea la señal exterior.
