multivibrador aestable 555

multivibrador  workbench

multivibrador protoboard

multivibrador  video

blog de miguel:

jueves 21 febrero 2013 PRACTICA DIODO ZENER

PRACTICA DIODO ZENER

Un diodo zener es un diodo que deberia funcionar en inversa para que este mantenga una tension fija en sus extremos; si el diodo zener no estubiera colocado en inversa trabajaria o haria la misma funcion que un diodo normal.

MARTES 19 FEBRERO 2013

martes 19 febrero 2013
PASOS (english) DE MONTAR TRANSISTOR DEL EN PROTOBOARD VIDEO.

MAKE PRESENT TRANSISTORS

STEP 1.

  Insert 'Transistors' B J T  in protoboard

STEP 2.

  Check with the DATA SHEET which one: is Emisor  Base  Collector

STEP 3.

  Connect the GROUND in the protoboard

STEP 4.

  BROWN (1); BLACK (0); YELLOW (0000).

 Put the resistors 100K linking the 'Emisor'.

STEP 5.

  Insert the LED (cheking polarity) linking the 'Collector'

STEP 6.

  RED (2); RED (2); BROWN (0).

STEP 7.

  BROWN (1); BLACK (0); RED (00)

 Insert the resistor of 1K in the protoboard one linned to the Vcc

STEP 8.

  Connect the wire wourning as probe in the resistors 1K.

STEP 9.

 Connect the batery 'Vcc'

 Connect the 'Ground'

rectificadores 11febrero2013

EJERCICIO RECTIFICADORES.


ejercicio A

rectificador onda media

rectificador onda completa

rectificador onda completa (FUENTE ALIMENTACION)

TRANSISTORES UJT/BJT 14 FEBRERO 2013

EL TRANSISTOR BJT

*AMPLIFIYING
*LARGER CURRENT
*SWCTHING OFF/ON

*MUCH BIGGER: mas grande
*MUCH POWER: mas potencia

*FIELD-EFFECT TRANSISTORS

TRANSISTOR NPN

NPN:

AL APLICARLE UNA SEÑAL +. EL TRANSISTOR TRANSMITE LA CORRIENTE.

AL APLICARLE UNA SEÑAL -.  EL TRANSISTOR NO TRANSMITE NADA.

PNP:

AL APLICARLE UNA SEÑAL + NO FUNCIONA.

FUNCIONA AL APLICARLE UNA SEÑAL -.

JUEVES 14 FEBRERO

SILIC0N PN (UNIJUCTION TRANSISTOR).

TRANSISTOR

*2N2646

*2N2647

TIPOS DE TRANSISTORES.

* UJT:

UNI JUNCTION TRANSISTORS. TEMPORIZA

* BJT:

BIPOLAR JUNCTION TRANSISTORS. AMPLIFICA

DIBUJOS DE EXPLICACION HECHO EN: paint.



VIERNES 15 FEBERERO 2013

repaso

1 hz

el condesador no rectifica

1 khz

el condesador no rectifica

1 mhz

el condesador rectifica

viernes 8 febrero 2013 frecuencias paso alto y paso bajo

159.2 hz

PASO ALTO

0.8 hz

PASO BAJO

LUNES 1 FEBRERO CALCULAR BASE DE TIEMPO (FRECUENCIA) EN EL OSCILOSCOPIO

PRACTICAS BASE DE TIEMPO

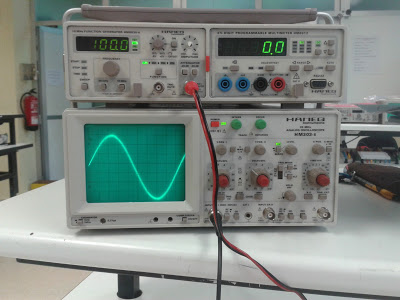

FOTO AL OSCILOSCOPIO Y A LOS CÁLCULOS DEL CUADERNO

75 kHz

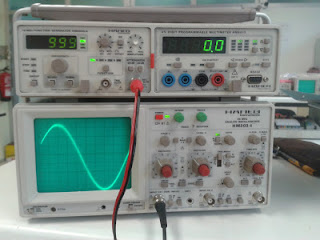

100 mHz

1 kHz

10kHz

500 kHz

15 kHz

2500 kHz

300 kHz

250 kHz

50 kHz

750 Hz

250 kHz



 Cálculos practicas de arriba



Montaje y Desmontaje de La Fuente de Alimentación

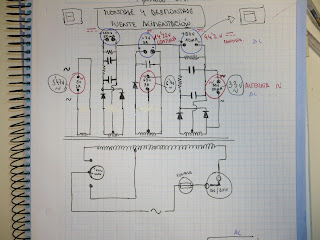

MONTAJE Y DESMONTAJE FUENTE ALIMENTACION

FUENTE ALIMENTACION

MEDIDA EN VOLTIOS CON EL POLIMETRO

SEÑALES OSCILOSCOPIO DE LA FUENTE ALIMENTACION

+
